واتراستاپ PVC استاندارد | آرکا بتن
انواع واتراستاپ PVC استاندارد | آرکا بتن

واتراستاپ PVC استاندارد | آرکا بتن از گذشته دور به دلایل مختلف فنی و اقتصادی از بتن و سازه‌های بتنی برای ذخیره ( نگهداری) و نیز هدایت و انتقال آب استفاده شده است. لذا محدودیت‌های اجرایی بتن و عوامل کارگاهی همواره طراحان را بر آن داشته تا با تکنیک‌های خاص یکپارچگی سازه بتنی را حفظ نموده و برای جلوگیری از بروز نشت و هدر رفت آب روش‌های ابتکاری و تجربی خاصی را به کار گیرند. در نتیجه گذشت زمان و تجزیه و تحلیل نتایج حاصل از این ابتکارات و تجارب منجر به تدوین دستورالعمل های کیفی و اجرایی و در برخی موارد منجر به تدوین استانداردهای اجباری شده است. توجه داشته باشیم تعبیه نمودن درزهای انقباض و انبساط برای کنترل رفتارهای سازه‌ای بتن و جلوگیری از بروز ترک در مقاطع حجیم و بزرگ از یک سو همچنین محدودیت‌های اجرایی و لزوم قراردادن درزهای اجرایی یا قطع بتن از سوی دیگر عوامل اصلی نیاز سازه‌های بتنی آبی یا مستغرق به استفاده از مواد و مصالح آب‌بند کننده در مقاطع یاد شده می‌باشند.





واتراستاپ PVC استاندارد | آرکا بتن

خصوصیات ویژه واتراستاپ PVC استاندارد | آرکا بتن  :



انعطاف پذیری بالا در جهت طول و عرض

عامل بازدارنده عبور و نفوذ مایعات از محل اتصال بتن

مقاوم در برابر اسیدها و مواد قلیایی

مدت زمان کارایی برابر با عمر سازه بتنی

مقاومت کششی بالاتر از استاندارد

نصب آسان در بازه دمایی -20 تا +70 درجه سانتیگراد

مقاومت در برابر PH های قلیایی مطابق استاندارد  CRD C572



موارد کاربرد واتراستاپ PVC استاندارد | آرکا بتن  :



1- آب بندی درزهای سازه های بتنی در معرض فشارهای هیدرواستاتیکی

2- آب بندی درزهای سازه های بتنی در مجاورت آب و مایعات

3- آب بندی سدها، کانال ها و لوله های بتنی

4- آب بندی مخازن آب و مواد شیمیایی

5- آب بندی استخرها و دریاچه های مصنوعی

6- آب بندی تصفیه خانه های آب و فاضلاب

7- آب بندی تونل های انتقال آب و انتقال ترافیک

8- آب بندی و ایمن سازی سیلوهای ذخیره آرد و گندم و حبوبات

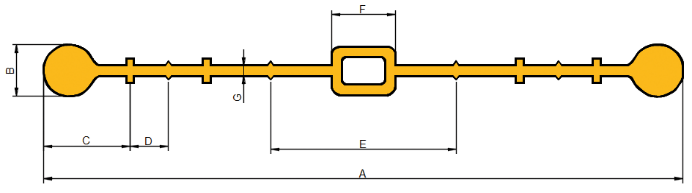

انواع واتراستاپ PVC استاندارد | آرکا بتن

1-  واتراستاپ تخت واتراستاپ PVC استاندارد | آرکا بتن:  مناسب برای درزهای اجرایی و قطع بتن ریزی

2- واتراستاپ دیواری حفره دار واتراستاپ PVC استاندارد | آرکا بتن : مناسب برای درزهای انبساطی و ژوئن ها

3- واتراستاپ دمبلی تخت واتراستاپ PVC استاندارد | آرکا بتن: مناسب برای درزهای اجرایی با فشار استاتیکی بالا

4- واتراستاپ کفی تخت: مناسب برای آب بندی درزهای اجرایی کف

5- واتراستاپ کفی تخت واتراستاپ PVC استاندارد | آرکا بتن: مناسب برای آب بندی درزهای اجرایی کف



6-  واتراستاپ کفی حفره دار واتراستاپ PVC استاندارد | آرکا بتن :  مناسب برای آب بندی درزهای انبساطی کف

نکات نگهداری توصیه های مهم در مورد نگهداری از واتراستاپ PVC استاندارد | آرکا بتن:





1-  پس از تخلیه واتراستاپ ها از داخل کامیون آن را روی پالت قرار دهید.

2- در صورت عدم استفاده از واتراستاپ برای مدت طولانی حتماً رول های واتراستاپ با پوشش مناسب محافظت شود.

3- حتی الامکان قبل از موعد استفاده از واتراستاپ رول های آن باز نشود.

4- رول های واتراستاپ در شرایط آب و هوایی گرم از تابش مستقیم نور خورشید محافظت شده و در محفظه ای سر پوشیده قرار گیرد.

5- در شرایط آب و هوایی سـرد و یخبندان رول های واتراستاپ در اتاقک و یا محفظه بسته که دمای آن از دمای محیط بالاتر است نگهـداری شود.

6- چنانچه واتـراستاپ در اثر حمل و نقل طولانی و یا چیده شدن بیش از حد روی هم دچار تغییر شکل ظاهـری شده است، پیشنهاد می شود قبل از استفاده رول های واتراستاپ باز شود و توسط اعمال حرارت نسبت به حصول سطحی صاف و هموار اقدام نمایید.

7- از سوراخ کردن واتراستاپ ها برای عبور سیم جدا خودداری نمایید.

8- چنانچه واتـراستاپ ها در نتیجه کشش یا جابجایی دچــار پارگی شوند از درجه کارایی ساقط خواهند شد و چنانچه لزوم استفاده اجباری وجود دارد باید توسط هویه واتراستاپ نقاط پارگی ترمیم شوند.

9- واتراستاپ ها باید به نحوی نصب گردد که زمان زیادی از نصب تا زمان بتـن ریزی نگذرد ( زیرا واتراستاپ نباید در معرض تابش مستقیم آفتاب یا سرمای شدید باشد. در صورت لزوم باید توسط پوشش مناسب محافظت گردد).

10- در کف های بتنی بایـد دقت شود آج های عمودی واتراستاپ در معرض بتن ریزی کج نشوند.

11- امکان نصب واتـراستاپ روی سطح بتـن وجود ندارد و باید حتماً در وسط سازه قرار گیرد.

12- در کف های بتنی باید واتراستاپ کفی استفاده شود و باید آج ها رو به بالا قرار گیرد و امکان استفاده معکوس وجود ندارد.



انتخاب پهنای واتر استاپ



عرض واتر استاپ انتخابی می بایست حدوداً برابر با ضخامت دیواره و یا کف بتنی که قرار است واتراستاپ داخل آن قرار گیرد انتخاب شود.

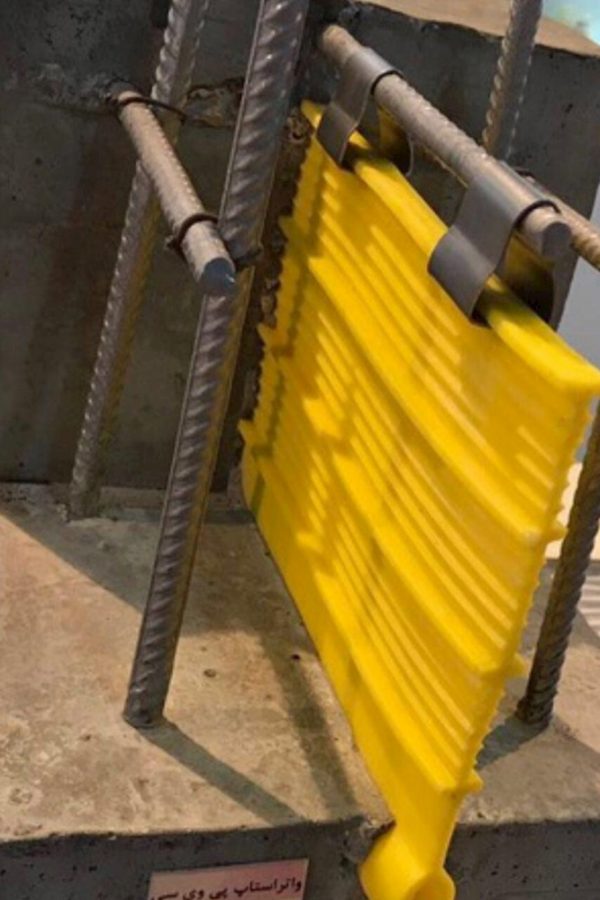

 نحوه نصب واتر استاپ:

مهمترین مورد در به کارگیری واتراستاپ نصب واتراستاپ روی شبکه میلگردی است. متاسفانه تجربه نشان داده است که در موارد زیادی به علت نصب نادرست عملیات آب بندی درزها کاملاً ناموفق یا بخشی از آن ناموفق بوده است.



واتراستاپ PVC استاندارد | آرکا بتن

برخی از نکات موثر در نصب صحیح واتراستاپ PVC استاندارد | آرکا بتن به شرح زیر می باشد:



1- واتراستاپ ها باید در مرکز عرض دیوار نصب گردد.

2- واتراستاپ ها باید به نحوی نصب گردد که نیمی از عرض واتراستاپ در بتن اولیه و نیمی دیگر در بتن ثانویه نصب گردد.

3- در مورد واتراستاپ های حفره دار باید دقت شود که حفره واتراستاپ در مرکز درز دو بتن قرار گیرد.

4- در صورتی که شبکه روی آرماتور در بتـن فونداسیون اجـازه نصب واتراستاپ در وسط سازه را ندهد، باید نسبت به اجرای رامکا اقدام نمود.

5- واتراستاپ داخل شبکه میلگردی بایـد به نحوی متصـل گردد که در جریان بتــن ریزی و تردد کارکنان و فشار بتن به هیچ وجه جـدا و جابجا نگردد.

6- برای نصب واتـر استاپ داخل شبکه میلگردی از گیره واتـراستاپ استفاده شود و چنانچه شرایط نصب گیره وجود ندارد از میله کمکی برای نصب واتراستاپ استفاده گردد.



نحوه جوش و اتصال واتراستاپ PVC استاندارد | آرکا بتن



اتصال دو سر واتراستاپ عمدتاً به صورت دو راه، سه راه، چهار راه و نیز به صورت عمودی و افقی انجام می شود. چنانچه اتصال واتراستاپ به صورت استاندارد به یکی از روش های مذکور انجام شود، ضریب اطمینان برای آب بندی بالا رفته و جوش دو سر واتراستاپ نیز به خوبی انجام می پذیرد.



1- اتصال چهار راهه

2- اتصال دو راهه

3- اتصال سه راهه

4- اتصال +

5- اتصال L

6- اتصال T



اتصال دو سر واتر استاپ به هم به دو شکل انجام می گیرد:



الف: اتصال گرم

ب: اتصال سرد



اتصال گرم :



اتصال گرم واتراستاپ به دو طریق انجام می گیرد:

   1-  جوش لب به لب: به وسیله هویه شمشیری صورت می گیرد.

   2-  جوش Overlap : به وسیله هویه تبری صورت می گیرد.



اتصال سرد:



در این روش اتصال به کمک چسب صنعتی PU صورت می گیرد.

در این روش اتصال آجها را، از دو سر واتراستاپ که قرار است به هم متصل شوند، به اندازه 30 الی 40 سانتی متر به وسیله کاتر جـدا کرده و سپس سطح اتصال را به چسب PU آغشته می کنیم. سپس دو لبه را روی هم قرار داده و وزنه ای به وزن 40 تا 50 کیلوگرم را به مـدت 5 ساعت روی واتراستاپ قرار می دهیم تا دو سر واتراستاپ روی هم چسبیده شوند و برای نصب در محل مورد نظر آماده شوند.



مراحل جوش واتر استاپ به روش اتصال سرد به شرح زیر می باشد :



1-  آجهای واتراستاپ را به کمک کاتر بتراشید

2- سطح اتصال را به چسب PU آغشته نمایید

3-  سطوح مورد اتصال را روی یکدیگر قرار دهید

4- حدود 3 دقیقه دو سطح را روی یکدیگر فشار دهید استفاده شود.



نکات ایمنی در هنگام جوش واتر استاپ



واتراستاپ های PVC در هنگام جوشکاری گاز کلراید هیدروژن آزاد می کنند. این گاز بسیار سمی و خطرناک است. از این رو در حین انجام این عملیات پیروی از نکات زیر الزامی است:



1-  جوشکاری در فضای باز و یا در مکان هایی که هوا جریان دارد صورت پذیرد.

2-  در حین عملیات جوشکاری نباید در مسیری ایستاد که جریان هوا، گاز را به داخل دستگاه تنفسی هدایت کند.

3- بهتر است هنگام جوشکاری از ماسک تنفسی مناسب استفاده شود.

4-  از سیگار کشیدن هنگام جوشکاری بپرهیزید، زیرا گاز کلر همراه دود سیگار عمیق تر وارد ریه می شود.



نکات مورد توجه برای کار با دستگاه جوش واتر استاپ



1- جوش دادن واتراستاپ باید به طرز صحیح انجام گیرد تا هم منفذی جهت عبور آب نداشته باشد و هم از مقاومت کششی مناسبی برخوردار باشد.

2- درجه حرارت مناسب جهت کار کردن با دستگاه هویه واتراستاپ 180 درجه سانتیگراد است. از رسیدن درجه حرارت به مـرز 240 درجه سانتیگراد ممانعت شود زیرا PVC در این درجه حرارت کاملا ذوب شده و به کربن تبدیل می شود.

3- هنگامی که دو سر واتراستاپ پس از تماس با سر دستگاه جوش کاملا نرم و چسبنده شدند آن ها را در کنار هم قرار داده و محکم فشار دهید و در همان حالت نگه دارید تا سفت شود.

4- از تماس مستقیم واتراستاپ با شعله های آتش به شدت خودداری کنید.



واتر استاپ های PVC

فروش ویژه واتراستاپ در مشهد –  نوین بتن ، تولید و ارائه کننده انواع واتراستاپ مخازن ، استخر ، تصفیه خانه های آب  وفاضلاب در مشهد ، ارائه انواع واتراستاپ تخت و حفره دار ، واتراستاپ های دیواری و کف خواب در ضخامت 3 میلیمتر و  بالاتر و عرض 15 سانت و بالاتر با توجه به نیاز پروژه کلیه واتراستاپ ها قابل تولید و ارائه می باشد.

واتراستاپ فضاهای خالی و ترک را پر می‌کند و فیلتری را در راه گذرگاه‌ نشت دهنده‌ای ایجاد می‌کند که دیوارهای بتنی را آب‌بندی می‌کند.

شرکت سراپوش به پشتوانه سال‌ها تجربه در زمینه‌ی افزودنی های بتن یکی از شرکت‌های معتبر سازنده شمار می‌رود. ما راه‌حلی مقرون به صرفه را با ضمانت کیفیت و خدمات ارائه می‌دهیم. به منظور دریافت اطلاعات بیشتر در زمینه افزودنی های بتن و یا سفارش محصول می‌توانید با شماره 09156667151 تماس حاصل کنید.

بتن مانند تمام مواد با تغییر دما منبسط و منقبض می‌شود. برای ایجاد ظرفیت این تغییرها مفصل‌های انبساط در فاصله‌های معین در سراسر دال‌ها و دیوارها قرار داده می‌شود. اگر مفصل‌های انبساط جایگذاری نامناسبی داشته باشد، سازه در امتداد نقاط ضعیف طبیعی، عمدتاً درزها و مفصل‌های سرد ترک برمی‌دارد. این مفصل‌ها، اگر درزبندی نشده باشد، آب را به درون سازه راه می‌دهد.

به همین دلیل است که در طول ساخت در تقریباً تمام سازه‌های بتنی، تصفیه خانه‌ها، مخازن آب، آب‌بندها، سدها و تسهیلات زیرزمینی معمولاً واتراستاپ تعبیه می‌شود. واتراستاپ را می‌توان در مفصل‌های انبساط، مفصل‌های سرد و دیگر درزها تعبیه کرد. واتراستاپ در گونه‌ها و شکل‌های گوناگون وجود دارد.

واتراستاپ چیست؟

واتر استاپ به منظور بند آوردن یا ایجاد مهارهایی برای متوقف کردن آب در حال ریزش بسته می‌شود. پروفیل‌های میله‌دار یا دمبلی شکل عملکرد آب بند را به حداکثر می‌رسد. پروفیل‌های دارنده “حباب” در  وسط بهترین انتخاب برای مفصل‌های با حرکت‌های بالا هستند.

انتخاب واتر استاپ

واتر استاپ را می‌توان به عنوان بخشی از مواد منعطف ضدآب تعریف کرد که در مفصل‌های بتنی قرار داده می‌شود تا از عبور آب جلوگیری کند.

هنگام انتخاب واتر استاپ عامل‌های متعددی چون نوع و حرکت مفصل، فشار هیدرواستاتیک و قرار گرفتن در معرض مواد شیمیایی باید در نظر گرفته شود.  توصیه می‌کنیم برای اطمینان از عملکرد صحیح واتر استاپ به مشخصات زیر توجه کنید:

§         نوع سازه

§         ضروریات مهار مواد شیمایی

§         ضروریات ارتفاع فشاری

§         انواع مفصل

§         ضروریات حرکت مفصل

انواع

در حال حاضر ده‌ها واتر استاپ با طراحی‌های مختلف در بازار موجود است که مواد گوناگونی در ساخت آنها به کار رفته است. بااین حال می‌توان آنها را با توجه به متحرک بودن مفصل در دو گروه اصلی تقسیم‌بندی کرد.

مفصل‌های ثابت

واتراستاپ‌های هیدروفیل بهترین گزینه برای مفصل‌های ثابت مانند مفصل سرد بین پایه ستون و فونداسیون به شمار می‌آید. در اکثر محصولات این دسته از عایق بنتونیتی منبسط کننده به عنوان مولفه فعال از استفاده می‌شود؛ و در بقیه از موادی با خصوصیات مشابه استفاده می‌شود. برای مثال در هیدروتایت لاستیک کلروپرن تعدیل شده غیربنتونیتی و در درزبند Duro پلیمر آکریلات به کار برده می‌شود.

در هر حال شیوه کار تمامی این محصولات یکسان است: تماس با آب باعث انبساط قابل توجه آنها به حدی می‌شود که به فشردگی درز و توقف آب جاری از مفصل نفوذ کننده منجر می‌شود.

تکنیک اجرا معمولاً بسیار ساده است و کافی است نوار لاستیکی داخل مفصل یا در امتداد آن بسته شود. باز هم تاکید می‌کنیم از آنجایی که درز شکننده است، واتر استاپ هیدروفیل (آب‌دوست) فقط برای مفصل‌های غیرمتحرک مناسب است.

محصولات دیگری نیز در بازار وجود دارد که برای درزگیری مفصل‌های ثابت طراحی شده است، هرچند از نظر تخصصی واتراستاپ محسوب نمی‌شوند. واتراستاپ بتونه‌ای در اصل نوعی درزپوش آب‌بند مفصلی است که با چسب پرایمر در امتداد مفصل تعبیه می‌شود تا یک سد خوددرزبندی شونده‌ی مرطوب به دست آید.

از محصولات کریستالی نیز برای مفصل‌های ثابت ضدآب استفاده می‌شود که با غلتک زدن یا اسپری کردن بین جریان‌ها اجرا می‌شود. این مواد در حضور آب میلیون‌ها کریستال میکروسکوپی تولید می‌کند که آن‌قدر بزرگ هستند که مفصل را آب‌بندی کنند.

واتراستاپ‌های تزریقی Fuko  به روش‌هایی چون تزریق در ترک یا دوغاب ریزی تعبیه می‌شود و در آنها سیمان بسیار ریز یا رزین اپوکسی برای آب‌بندی تمام ترک‌ها و فضاهای خالی ناحیه‌ی مورد نظر داخل مفصل تزریق می‌شود. بار دیگر تکرار می‌کنیم که این واتراستاپ یک نوع واتراستاپ متداول نیست، اما مفصل‌های ثابت را به خوبی آب‌بندی می‌کند.

مفصل‌های متحرک

مفصل‌های متحرک به واتر استاپ‌های مکانیکی از نوعی نیاز دارند که از این سر تا آن سر مفصل را بپوشاند و یک دریچه ایجاد کند. منظور طراحان و متخصصین از واتر استاپ معمولاً واتر استاپ مکانیکی است. واتراستاپ‌ تنوع بسیاری دارد و از مواد مختلفی مانند استیل ضدزنگ و مس تهیه می‌شود. PVC و لاستیک  گزینه‌های پرکاربردتری هستند.

ویژگی‌های فیزیکی بی‌نظیر PVC، خاصیت کشسانی ذاتی فوق‌العاده و مقاومت در برابر بسیاری از مواد شیمیایی آب‌برد آن را به یکی از پرکاربردترین مواد واتراستاپ تبدیل کرده است. از نئوپرن و لاستیک می‌توان به جای PVC استفاده کرد.

تعبیه واتر استاپ مکانیکی صرف نظر از ماده یا سازنده آن باید قبل از بتن‌ریزی اجرا شود. یک سمت واتر استاپ حین نخستین بتن‌ریزی در بتن کار گذاشته می‌شود و سمت دیگر موقتاً بدون پوشش می‌ماند. در ریزش دوم بتن نیمی از واتر استاپ را می‌پوشاند. خط مرکزی واتر استاپ را باید بر مرکز مفصل منطبق کرد.

مسلماً ثابت نگه داشتن واتر استاپ بدون هیچ چین یا حرکتی نیازمند توجه ویژه به جزییات است. واتراستاپ معمولاً به میلگرد عاجدار عمودی بسته می‌شود یا به شکل مهار ثابت نگه داشته می‌شود. کارگران هنگام بتن‌ریزی باید از استحکام اطراف واتر استاپ مطمئن شوند، چرا که وجود فضای خالی کنار واتر استاپ قابلیت آن در متوقف کردن آب را به شدت کاهش می‌دهد. واتر استاپ‌های افقی کار گذاشته شده در دال‌ها به توجه ویژه نیاز دارد، چون جاری کردن بتن در فاصله بین کف و واتر استاپ و بالای بستر ایجاد شده دشوار است.

اکثر واتر استاپ‌ها میله‌دار هستند یا در دو سر دمبل ضخیم‌تری از مواد دارند که آنها را ثابت نگه می‌دارد و بیشینه اثر آب‌بندی را به دست می‌دهد. پروفیل‌هایی که در میانه باریکه حباب دارند، بهترین گزینه برای مفصل‌های با حرکت زیاد به شمار می‌آیند.

کاربرد

دامنه واتر پروف‌هایی (ضدآب) که با واتر استاپ برخورد پیدا می‌کند، تمامی گونه‌های ساخت و سازهای تجاری را پوشش می‌دهد؛ چرا که هر سازه بتنی نگهدارنده آّب یا دور کننده آب به عنوان بخشی از سیستم واترپروف بزرگ‌تر به واتر استاپ نیاز دارد.

علاوه بر سازه‌هایی چون سد، کانال، مخزن آب و آب‌بر که استفاده از واتر استاپ در آنها بدیهی به نظر می‌رسد، در پل و پایه سکو و پل، آب گذر و تونل نیز باید واتر استاپ به کار برده شود. وجود واتر استاپ در محیط‌های با آب بسیار آلوده یا مواد شیمیایی خورنده مانند تسهیلات تصفیه کننده فاضلاب یا سازه‌های کنترل اولیه و ثانویه‌ی اطراف تصفیه خانه‌ها، مخازن سوخت، مخازن نفت و … اهمیت مضاعفی دارد.

قیمت واتراستاپ

قیمت واتراستاپ بسته به نوع و کاربرد آن متفاوت می‌باشد، برای اطلاع از قیمت انواع واتراستاپ‌ها می‌توانید با ما تماس حاصل فرمایید.

واتر استاپ ( WaterStop )

واتر استاپ به منظور جلوگیری از نشت و عبور آب از درزهای اجرایی، انبساطی و مقاطع و همچنین قطع بتن ریزی به کار می برد که بسته به نوع مقطع مورد کاربرد و فشار سیال، سایز و شکل تغییر می کند .

سراپوش  تولید کننده واتراستاپ پی وی سی انعطاف پذیر و با کیفیت است و به منظور آب بندی درزهای اجرایی، انبساطی و مقطع قطع بتن ریزی و به منظور جلوگیری از نشت و عبور آب طراحی و ساخته می شود .

 کاربرد واتراستاپ های بتن

1. آب بندی درزهای اجرایی در زیر زمین های دارای تراز بالای آب زیرزمینی

2. آب بندی درزهای اجرایی و انبساطی در استخرها ، مخازن آب و فاضلاب

3. آب بندی درزهای اجرایی در تونلها، سد ها و لاین های انتقال آب

4. آب بندی درزهای انبساطی و اجرایی در سازه های بتنی پیش ساخته

5. آب بندی درزهای اجرایی و انبساطی در منهول ها و مخازن پساب

6. آب بندی سازه های بتنی صنعتی مانند کولینگ تاورها ، کلاریفایرها و

7. آب بندی درز اجرایی فی مابین قطعات فلزی و پلی اتیلن وارده به بتن

  انواع واتراستاپ های مصرفی در سازه های بتنی

1. واتراستاپ پی وی سی PVC

واتراستاپ پی وی سی قطعه ای جانبی در اجرای سازه های بتنی می باشد که با هدف آب بندی درزهای اجرایی و انبساطی سازه های هیدرولیکی و یا در معرض آب تعبیه می گردد.

2. واتراستاپ هیدروفیل

 واتر استاپ هیدروفیلی به منظور رفع نشت درزهای اجرایی و مقاطع قطع بتن ریزی است که واتراستاپ های هیدروفیلی با استفاده از پلیمرهای لاستیکی و پلیمر با خاصیت ارتجاعی بسیار بالا طراحی شده است

3. واتراستاپ بنتونیتی

نوار آب بند بنتونیتی یا واتر استاپ بنتونیتی محصولی است کارآمد و بر پایه سدیم بنتونیت فعال در ماتریس بوتیل رابر که خاصیت ارتجاعی بسیار بالایی با افزایش حجم نیز دارد.

واتراستاپ بتن چیست ؟

واتراستاپ بتن واتراستاپ بتن چیست ؟ واتراستاپ هایی که برای آب بندی انواع درزهای بتن کاربرد دارند در سه سیستم تزریق ، پی وی سی PVC، واتراستاپ های منبسط شونده بنتونیتی وجود دارند. هر یک از این واتراستاپ های بتن دارای معایب و مزایای زیادی می باشند. واتراستاپ های پی وی سی در دو نوع حفره دار و تخت برای درزهای انبساطی و اجرایی وجود دارند.همچنین این واتراستاپ ها در عرض و ضخامت های مختلفی وجود دارند. وات

واتراستاپ بتن

واتراستاپ بتن چیست ؟ واتراستاپ هایی که برای آب بندی انواع درزهای بتن کاربرد دارند در سه سیستم تزریق ، پی وی سیPVC، واتراستاپ های منبسط شونده بنتونیتی وجود دارند.  هر یک از این واتراستاپ های بتن دارای معایب و مزایای زیادی می باشند. واتراستاپ های پی وی سی در دو نوع حفره دار و تخت برای درزهای انبساطی و اجرایی وجود دارند.همچنین این واتراستاپ ها در عرض و ضخامت های مختلفی وجود دارند. واتراستاپ های پی وی سی بسته به محل کاربرد در دو نوع واتراستاپ های کف خواب و دیواری تولید می شوند. واتراستاپ های PVC از نظر عرض و ضخامت دارای انواع متفاوتی می باشند.

عملکرد واتراستاپ پی وی سی بر مبنای ایجاد سدی در مسیر عبور آب با حداکثر طول مسیر عبور طراحی شده اند. برخی دیگر از انواع واتراستاپ ها براساس ایجاد سد به وسیله انبساط و پرشدن درز و  برخی دیگر براساس پرشدگی درز پس از اجرای سازه طراحی شده اند. لازم به ذکر است این دو نوع سیستم واتراستاپ صرفا برای آب بندی درزهای اجرای کاربرد دارند.

کیفیت واتراستاپ های پی وی سی PVC از نظر دوام دارای اهمیت زیادی می باشد. این کیفیت از دو منظر مشخصات شیمیایی واتراستاپ و مشخصات فیزیکی واتراستاپ قابل اندازه گیری بر اساس استاندارد های موجود می باشد.

سراپوش  ، اولین و تنها مجموعه فنی و مهندسی با محوریت بتن در سطح کشور می باشد که توانسته با ارائه خدمات متنوع و تخصصی گامی  نو و البته کارآمد در عرصه صنعت بتن کشور بردارد. این امر باعث گردیده تا کارشناسان و مهندسی فعال در عرصه بتن کشور با در اختیار داشتن تیم کارآمد در کنار خود راه سخت اجرای پروژه عمرانی را با اطمینانی بیشتر و با کیفیت تر بردارند.

سراپوش  ، با به کارگیری تیم های کارشناسی ، اجرایی ، تخصصی ، بازرگانی و آموزشی از میان فعالان و متخصصین بتن برجسته کشور  همواره سعی دارد تا با اولویت قراردهی کیفیت و تخصص باعث ارتقاء سطح کیفی ، مهندسی و اجرایی پروژه ها و با رفتن سطح عملی دست اندرکاران گردد.

در این راستا ، سراپوش  فعالیت خود را در سه شاخه فنی و مهندسی ، آموزش و بازرگانی  هدف دهی و پیگیری نموده و می نماید.

بخش مهندسی و اجرایی سراپوش : بر هیچ کس پوشیده نیست که افزایش کیفیت و دوام پروژه ها عمرانی و سازه های بتنی در حین ساخت و بهره برداری  مستلزم سوق به سمت ارائه خدمات تخصصی و هدفمند می باشد. این امر به خصوص در پروزه تخصصی و حساس تر مانند تعمیرات و بازسازی سازه های بتنی که بازدهی و نتیجه گیری از آن ها صفر یا صدی می باشد ، رنگ و بوی جدی تری به خود می گیرد. از این رو مجموعه کلینیک فنی و تخصصی بتن ایارن با در اختیار گیری تجهیزات تخصصی ، تیم مهندسی و کارشناسی و نیروهای اجرایی کارآزموده و آموزش دیده خدماتی به روز و تخصصی را به دست اندرکاران و کارفرمایان پروژه های عمرانی در سطح کشور و منطقه ارائه نماید.

 سرفصل های خدمات مهندسی و کارشناسی بتن قابل ارائه توسط مجموعه :

سراپوش  | مشاوره ، مهندسی و اجرای ترمیم و بازسازی سازه های بتنی

سراپوش  | مشاوره ، مهندسی و اجرای مقاوم سازی انواع سازه های بتنی

سراپوش  | مشاوره ، مهندسی و اجرایآب بندی و محافظت سازه های بتنی ماننده تصفیه خانه ها ، سازه های صنعتی ، کولینگ تاورها ، کلاریفایرها ، ایستگاه های پمپاژ ، استخرها ، مخازن آب و فاضلاب ، سد ها ، کانالها و …

سراپوش  | مشاوره ، مهندسی و اجرای انواع  تست و آزمایش های غیرمخرب سازه های بتنی

سراپوش  | مشاوره ، مهندسی و اجرای انواع کف پوش های صنعتی از جمله کف پوش های پایه سیمانی ، اپوکسی و پلی یورتان

سراپوش  | مشاوره و کارشناسی بتن

سراپوش  | مشاوره ، مهندسی و اجرای کرگیری و کاشت بولت و بولت در سازه های بتنی

سراپوش  | مشاوره ، مهندسی و اجرای ورق های ژئوممبرین

سراپوش | مشاوره ، مهندسی و اجرای پوشش ضد حریق

سراپوش | مشاوره ، مهندسی و اجرای پوشش های ضد اسید

بخش آموزش نوین بتن :

این بخش در راستای اهمیت و نیاز دانش عملی و عملیاتی مهندسین و دست اندرکاران پروژه عمرانی به ویژه پروژه های بتنی راه اندازی گردیده است. نوین بتن در این راستا با تعریف سرفصل و دوره های تخصصی و کاربردی بتن و نیز به کارگیری مدرسین و متخصصین سرشناس ، کارآزموده و با تجربه اقدام به برگزاری دوره های آموزشی تخصصی بتن  به صورت عمومی و اختصاص نموده است.

 بخش بازرگانی سراپوش:

امروزه با گسترش روزافزودن استفاده از انواع افزودنی و محصولات کمکی و جانبی بتن در پروزه های عمرانی شرکت های مختلفی در قالب ارائه کنندگان محصولات مذکور شکل گرفته و به خدمات در سطح کشور اقدام می نمایند. اما آنچه همواره در این زمینه به عنوان مشکلی بزرگ قابل تامل بوده است ارائه خدمات به صورت عام و فارغ از تخصص لازم  و خدمات پس از فروش بوده است. که این موضوع باعث تحمیل هزینه های گزاف و تاثیرات منفی در پروژه ها گردیده است. از این رو این مجموعه سعی نموده تا با ارائه خدمات توامان کارشناسی در کنار خدمات بازرگانی نسبت به حل این نقیصه اقدام نماید.

از گذشته دور به دلایل مختلف فنی و اقتصادی از بتن و سازه‌های بتنی برای ذخیره، هدایت و انتقال آب استفاده شده است. تعبیه نمودن درزهای انقباض و انبساط برای کنترل رفتارهای سازه‌ای بتن و جلوگیری از بروز ترک در مقاطع حجیم و بزرگ از یک سو، همچنین محدودیت‌های اجرایی و لزوم قراردادن درزهای اجرایی یا قطع بتن از سوی دیگر عوامل اصلی نیاز سازه‌های بتنی آبی یا مستغرق به استفاده از مواد و مصالح آب‌بند کننده در مقاطع یاد شده می‌باشند. به همین منظور نوارهای آب‌بند کننده واتراستاپ PVC(واتر استاپ پی وی سیبه طور گسترده مورد استفاده قرار می‌گیرد. نوارهای آب‌بند کننده واتراستاپ PVC باید دارای انعطاف‌پذیری زیاد بوده تا با ابعاد و حجم سازه‌های بتنی و با پیچیده شدن نوع مقاطع و شرایط اجرا تغییر شکل یافته و متناسب با ابعاد و اندازه‌های سازه از نظر ضخامت، پهنا، نوع آج‌ها و تغییرات حفره و … طراحی گردند. از جمله مهمترین ویژگی‌های کیفیتی واتراستاپ PVC درصد ازدیاد طول، مقاومت کششی و سختی آن بوده که باید با الزامات استاندارد CRD-C572 و ISIRI 13277 مطابقت داشته باشد.

همچنین ماندگاری واتراستاپ در شرایط مختلف از جمله محیط‌های قلیایی حایز اهمیت است و باید مورد توجه قرار گیرد، در غیر این‌صورت واتراستاپ در محیط قلیائی بتن کیفیت خود را به سرعت از دست داده و دچار تغییر حالت گشته و منجر به نشت و بروز سایر مشکلات کیفی نظیر ترك‌خوردگي و نشست تکیه‌گاهی سازه و … می‌گردد.واتراستاپ PVC در آب‌بندی سد، تصفیه‌خانه، تونل انتقال آب، مخازن و کانال‌ها، سازه‌های مدفون، نیمه مدفون و سازه‌های پایین‌تر از سطح آب‌های زیرزمینی مورد استفاده قرار می‌گیرد. شرکت آبادگران برای پاسخگویی به نیاز‌های طراحان و مجریان سازه‌های بتنی طیف متنوعی از نوار‌های واتراستاپ پی‌وی‌سی را با نام ABA WATERSTOP در انواع تخت، حفره‌دار کفی و دمبلی در تطابق با استاندارد CRD-C572 و ISIRI 13277 طراحی و تولید نموده، همچنین با توجه به خواسته‌های مخاطبین فنی و مهندسی خود (بر اساس طراحی سازه، نوع درز و حداکثر ارتفاع آب در سازه) قابلیت بازطراحی و متناسب‌سازی این نوارها را در عرض‌ها و ضخامت‌های مختلف دارد.

انتخاب نوع و سایز واتراستاپ هاي پی وی سی در انواع تخت، حفره دار، كفي و دمبلی توليد مي گردند. نوع تخت(A) براي درزهاي اجرایي و قطع بتن، نوع حفره دار(D) براي درزهاي انبساطي و ژوئن ها و نوع كفي(AA& DA) براي آب بندي درزهاي انبساطي و اجرايي كف سازه مورد استفاده قرار مي گيرد. معمولاً عرض واتراستاپ باید با ضخامت مقطع نصب برابر باشد. شکل ظاهری واتراستاپ بسته به ارتفاع و حجم سیال و فشار وارده به مقاطع قرارگیری مشخص می گردد. بدین صورت که براي ارتفاع هاي كم واتراستاپ هاي با ضخامت كم و براي ارتفاع هاي زياد و فشار زیاد واتراستاپ هاي ضخيم و دو سر دمبلي (M) استفاده مي گردد. واتراستاپ های تخت (A) در محلهای پیش بینی شده قطع بتن می بایست مورد استفاده قرار بگیرند که نیمی از عرض آن در بتن قدیم و نیمه دیگر در بتن جدید قرار خواهد گرفت. واتر استاپ های حفره دار (D) در محل های پیش بینی شده درزهای انبساط و ژوئن ها باید به فرمی قرار بگیرد که حفره واتراستاپ پس از بتن ریزی مقطع اول و دوم کاملاً در محل درز قرار گرفته تا در زمان انبساط و انقباض سازه، تنش های وارده را به خوبی کنترل نماید. برای ثابت نمودن واتراستاپ در مقاطع از گیره های واتراستاپ استفاده شود و هرگز برای ثابت سازی نوار واتراستاپ آن را سوراخ ننمایید زیرا به جهت تغییر تنش در محل سوراخ و فشار بتن هنگام عملیات بتن ریزی، واتراستاپ دچار پارگی می گردد. گیره واتراستاپ در هر متر طول واتراستاپ به تعداد حداقل 4 عدد و به صورت زیگزاگ به مقاطع بالا و پایین نوار متصل گردد و نهایتاً با استفاده از سیم آرماتور بندی، گیره ها را به آرماتورها ببندید. برای اتصال واتراستاپ ها به یکدیگر از روش جوشکاری واتراستاپ با استفاده از دستگاه جوش و الکترودهای پی وی سی و یا هویه واتراستاپ استفاده گردد.

خواص و اثرات واتر استاپ پی وی سی

انعطاف پذیری زیاد

مقاومت کششی زیاد

تنوع سایز و اشکال ظاهری

درگیری کافی با بتن

مقاوم در برابر محیط شیمیایی و خورنده

مقاوم در برابر محیط قلیایی بتن

حفظ عملکرد و کارایی برابر با عمر بتن

مقاومت در برابر سرما و یخبندان

موضوع بروز درزهای سرد یا قطع بتن‌های از پیش برنامه‌ریزی نشده در کارگاه‌های ساختمانی یکی از مشکلاتی است که گاهاً به دلیل مشکلات اجرایی رخ می‌دهند. ایجاد این درزها به‌ویژه در سازه‌های آبی یا مقاطعی که احتمال تهاجم یون‌های شیمیایی در آن‌ها زیاد است اثرات مخربی بر دوام سازه خواهد داشت که باید تمهیدات ویژه‌ای برای رفع آن‌ها اندیشیده شود. برای جلوگیری از اثرات مخربی که این گونه درزها بر روی دوام و مخصوصاً بر روی آب‌بندی سازه دارند نوعی نوارهای واتراستاپ ویژه به نام واتراستاپ بنتونیتی طراحی و ساخته شده است.عملکرد فنی ماده از طریق تورم‌پذیری به واسطه در تماس قرار گرفتن با آب می‌باشد. به عبارت دیگر، گل بنتونیت موجود در شامل ورقه‌های متعددی حاوی ذره‌های باردار بوده که در تماس با آب متورم شده و مانع عبور آب یا هر سيال ديگري از مقاطع مورد کاربرد می‌شوند. بارهای مثبت و منفی بین ورقه‌های سازنده این نوار موجب می‌شود که در هنگام تماس با آب، مولکول‌های آب,OH-) (H+به این بارها حمله نموده و با قرارگرفتن در بین آن‌ها، باعث تورم یافتن نوار گردند.نهایتا نوار تورم یافته (به لحاظ علمی بنتونیت‌های هیدراته شده) از نفوذ آب جلوگیری می‌کند و هرچه فشار هیدرواستاتیک افزایش می‌یابد، ورقه‌های کوچک فشردگی بیشتری یافته و درزگیر محکم‌تری را انجام می‌دهند؛ بدین ترتیب یک آب‌بند دائمی در مقاطع مورد بحث حاصل می‌گردد. اجرا بر روی سطوح بتنی ناصاف، قابلیت پر نمودن درزها و حفره‌های بتن، امکان اجرا در مقاطع پر آرماتور و محافظت از خوردگی آرماتورها از جمله مزایای نوار واتراستاپ بنتونیتی بر شمرده می‌شود. این محصول همچنین قابلیت حفظ شکل اولیه خود در برابر فشار آب را دارا بوده و در مقابل نم و رطوبت نیز مقاوم می‌باشد. از منظر اجرا نیز این نوارها دارای قابلیت شکل‌پذیری زیاد و نصب آسان، ایجاد نوار یکپارچه و بدون درز و سرعت نصب بسیار زیاد می‌باشند.

از نوارهای آب‌بند در آب‌بندي درزهاي اجرايي سطوح افقي و عمودي، آب‌بندي سطوح ناهموار يا درزهاي سرد احتمالي، آب‌بندي دور لوله‌ها و جايگزين فلنج‌هاي آب‌بند، نفوذ ناپذيرسازي درزهاي اجرايي و مقاطع بتن‌ريزي در انواع سازه‌ها همچون سدها و تونل‌ها، استخرها و تصفیه‌خانه‌های آب و فاضلاب، کانال‌های انتقال آب، منهول‌ها و مخازن ذخیره آب، فونداسیون‌ها و سازه‌های مدفون و نیمه مدفون، مقاطع بتنی برشی و دیوارهای باربر استفاده می‌شود.ویژگی‌ها و نتایج فنی ارزشمند نوار واتراستاپ بنتونیتی باعث شده که در اکثر کشور‌های پیشرفته این نوارها را جایگزین ورقه های ضخیم واتراستاپ PVC کنند. زیرا مطالعات انجام شده نشان می دهد، در صورت استفاده از آب‌بندهای آبگریزPVC ، آب از طریق درز سرد از طرف آبگیر سازه یا لوله‌های موئین (ایجاد شده از تبخیر آب بتن) به آرماتور میرسد. تماس آب و آرماتور موجود بین مقاطع بتنریزی شده باعث خوردگی آرماتورها می شود، و در پی آن خوردگی آرماتور به نوبهی خود باعث انبساط آرماتور و این انبساط باعث ترک خوردگی بتن میگردد. ترک ایجاد شده نیز عاملی جهت تشدید نفوذپذیری و ایجاد چرخه ی شدید کاهش طول عمر سازه بتنی است بر خلاف واتراستاپ‌ PVC نيازي به جانمایی در زمان طراحی و جایگذاری پيش از آغاز بتن‌ريزی را نداشته و صرفاً در مقاطع مورد نظر (درزهاي سرد احتمالي و یا درزهای اجرایی) به وسیله چسب یا ميخ فولادی متصل مي‌شود. در طراحی این نوارهای آب‌بند به نحوی هوشمندانه از خواص پلیمرهای لاستیکی و بنتونیت استفاده شده تا خاصیت ارتجاعی و شکل‌پذیری زیادی را به این نوارها بدهند، در عین حال ویژگی‌های ضد آب نمودن مقطع مورد کاربرد را حاصل کنند.

روش مصرف

پیش از اجرا تمامی سطوح زیرکار می بایست خشک، تمیز و عاری از هرگونه آلودگی، گرد و غبار، اجزای سست، چربی و… گردد. با توجه به اهمیت چسبندگی واتراستاپ بنتونیتی به بتن از چسب مخصــوص واتراستاپ بنتونیتی برای اتصال نوار آب بند به بتن استفاده گردد. در درزهای عمودی یا سقفی استفاده از میخ فولادی برای حصول اطمینان از عدم گسستگی نوار از بتن بلامانع می باشد.کافی است دو لبه به هم رسیده را کنار هم محکم فشار دهید و ثابت سازید، بدین ترتیب نیازی به اورلپ نمودن وجود ندارد.

نکات فنی

مقطعي كه واتراستاپ بنتونيتي در آن كارگذاري شده تا پيش از بتن ريزي نبايد در آب غوطه ور شود. اجراي حداقل 50 ميليمتر پوشش بتني بر روي واتراستاپ بنتونيتي الزامي ميباشد. بهتر است در زمان نصب و قرارگيري واتراستاپ بنتونيتي كل مقطع خشك باشد. اين نوع واتراستاپ براي آببندي درزهاي قطعات پيش ساخته بتني مناسب نميباشد. در زمان نصب و پيش از بتن ريزي درمقابل رطوبت شديد و باران مستقيم محافظت شود. در تماس با آبهاي حاوي نمک ممکن است به اندازه کافي منبسط نشود. ميتواند در فشارهاي آب تا عمق 12 متر استفاده شود.

خواص و اثرات واتر استاپ بنتونیتی

آب بندی درزهای سرد برای محافظت از آرماتورها

قابلیت پرنمودن درزها و حفرهای بتن

امکان اجرا در مقاطع پرآرماتور

امکان اجرا بر روی سطوح بتنی ناصاف (درزهای سرد احتمالی)

حفظ شکل اولیه خود در برابر فشار آب

مقاومت در مقابل نم، رطوبت و خشک شدن مداوم

امکان تأخیر بیشتر در سیستم متورم ساز

عملکرد دائمی و بدون نقص

جایگزین مناسب واتراستاپ های پی وی سی

بدون نیاز به اورلپ نمودن یا جوشکاری در زمان نصب

ایجاد نوار واتراستاپ یکپارچه و بدون درز اورلپ و فاقد گسیختگی

شکل پذیری زیاد و نصب آسان

سرعت نصب بسیار زیاد بدون نیاز به استفاده از ابزار آلات خاص

غیر سمی و قابل استفاده در معرض آب
